■収納工具/付属品 その1

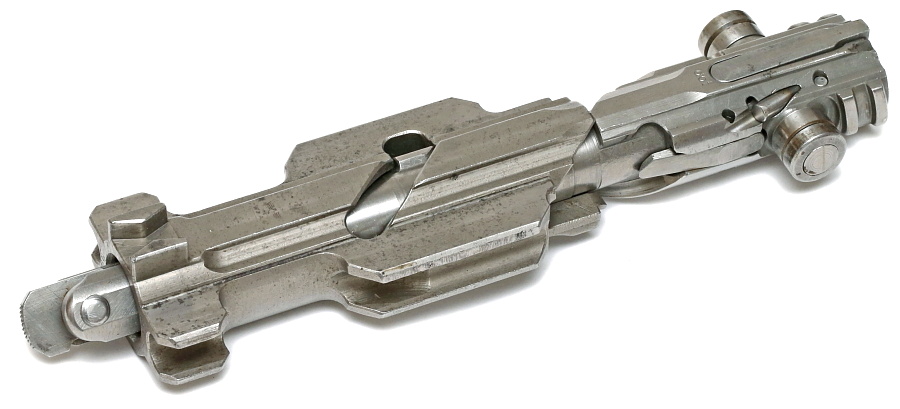

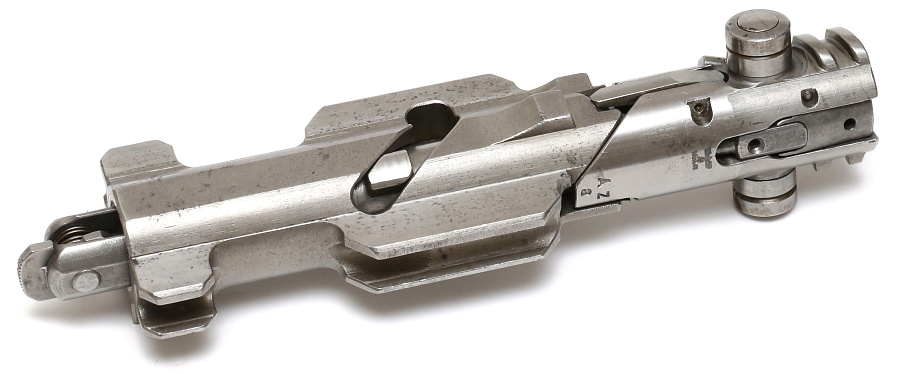

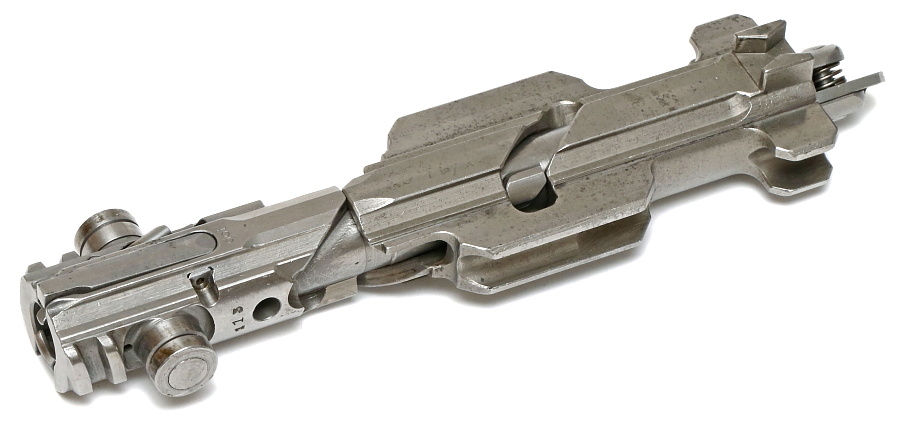

■MG34 予備ボルト / Schloss



ファイアリングピンの破損や部品の摩耗などで不具合が発生したボルトを交換するための予備ボルト。

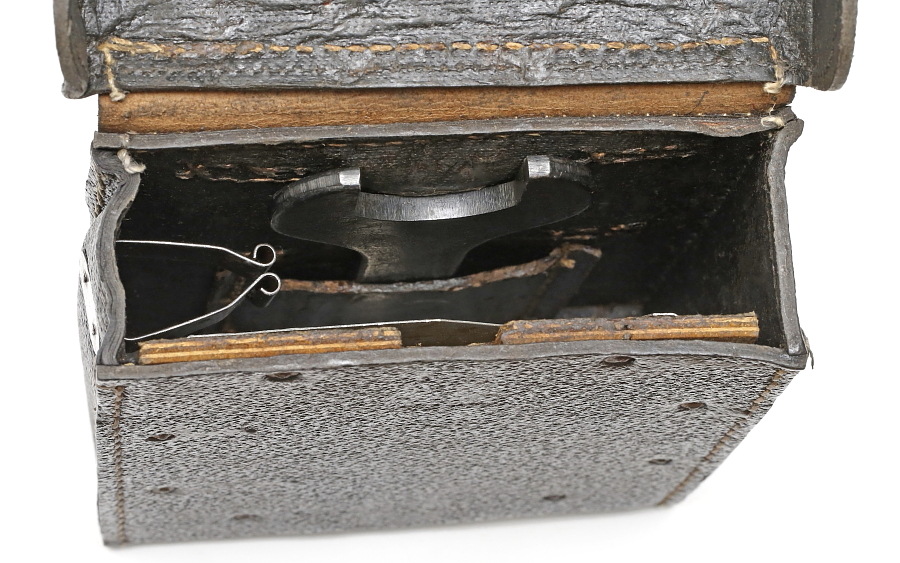

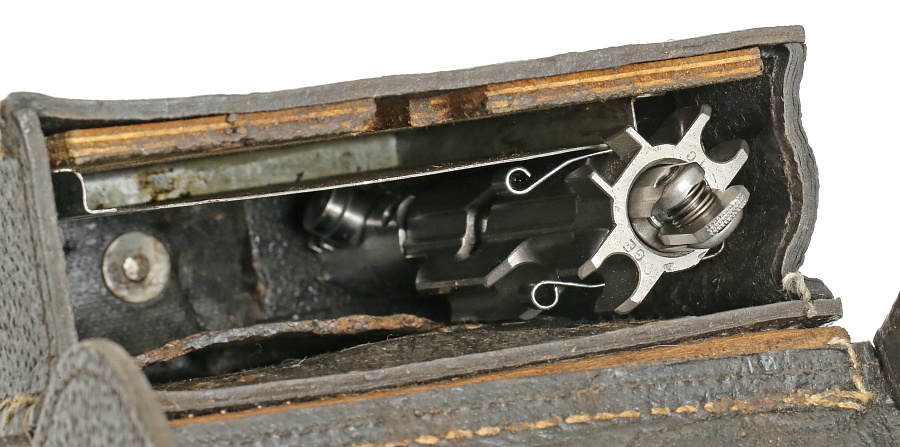

ボルトヘッドを下にして二股の金具で挟んで固定する。



ボルトの全長を短くするため、ボルトヘッドが回転した閉鎖状態で収納する。

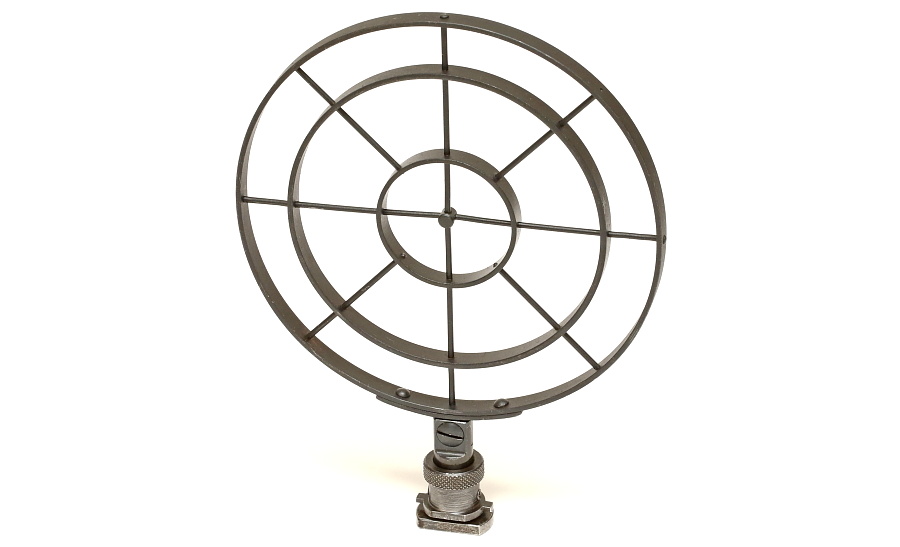

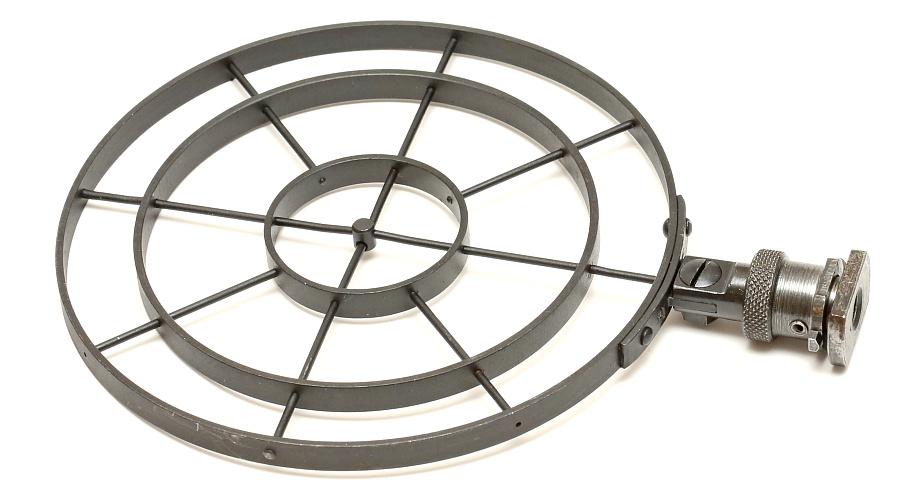

■対空射撃用照準器 / Kreiskorn



対空射撃をする際に使用するスパイダー型の照準器。MG08,MG08/15,MG13と共通で使用できる。

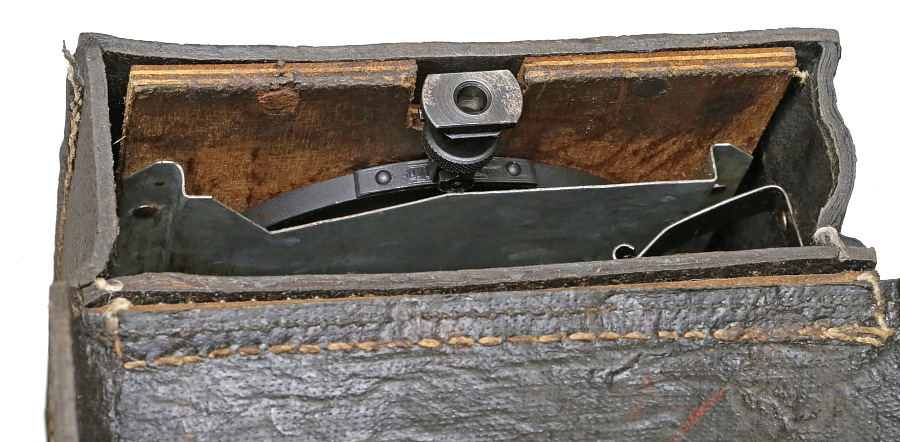

補強用木製板と金属製仕切板の間に収納する。

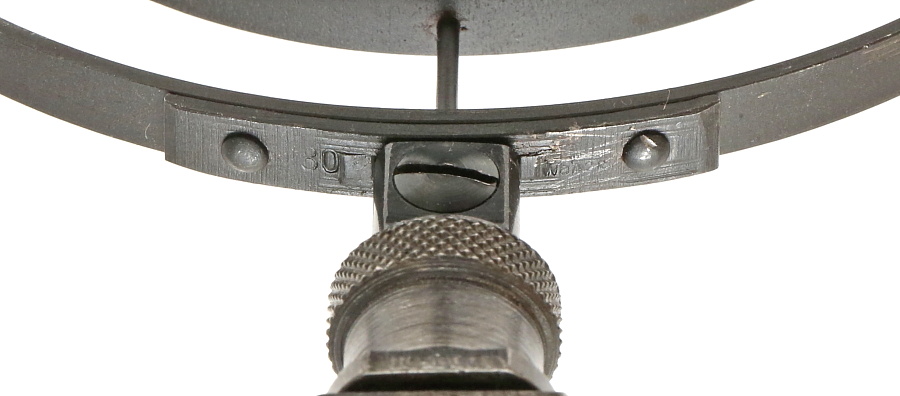

対空照準器の刻印。基部とリングの接続部に「30」とG. Appel を示す「WaA20」。

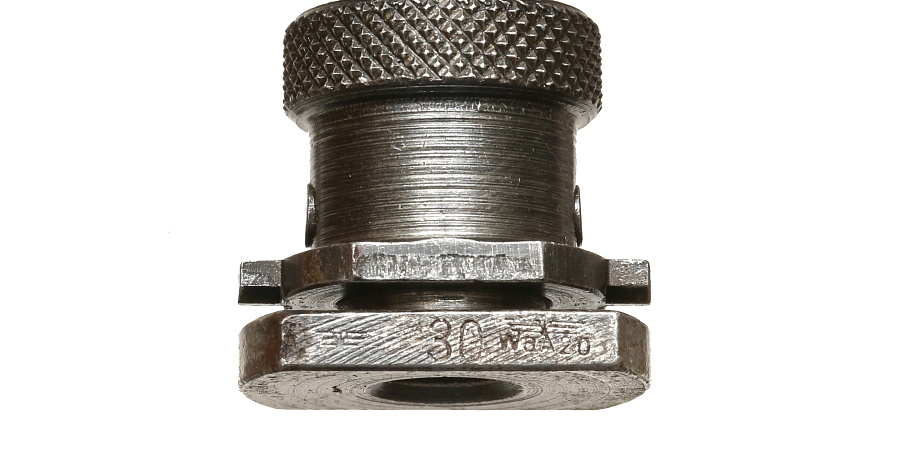

銃本体との取り付け基部にも「30」と「WaA20」のバッフェンアムト刻印。

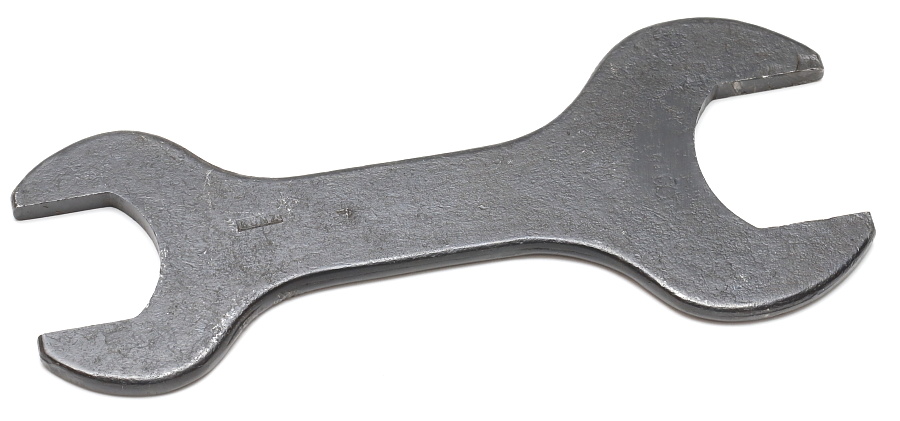

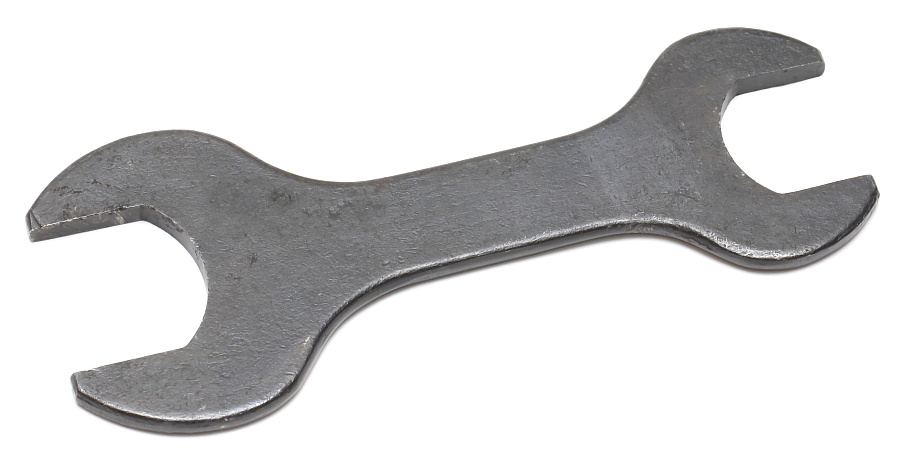

■両口スパナ / Schlüssel MG13



MG08、MG08/15、MG13用のスパナをMG34用としてもそのまま使っている。消炎器の基部や消炎器本体を回す際に使用する。




側面に設けられた革製のポケットに差し込んで固定する。

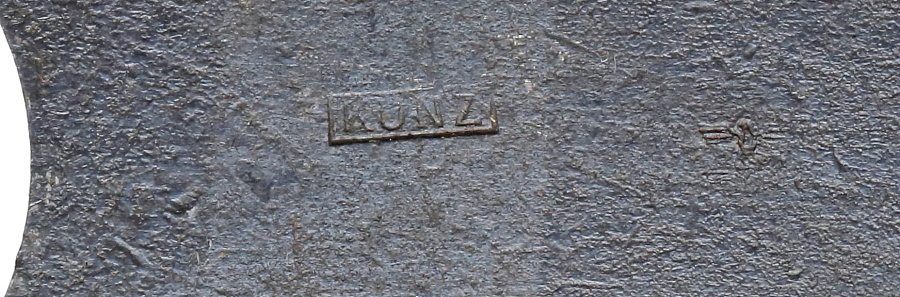

製造メーカー Werkzeug-u.Maschinenfabrik を示す「KUNZ」と数字が判読できない不鮮明なバッフェンアムトの刻印。




■薬莢引き抜き工具 (中折れ式) /
Gerät Zum Entfernen von Hülsenreissern u. Hülsenklemmern

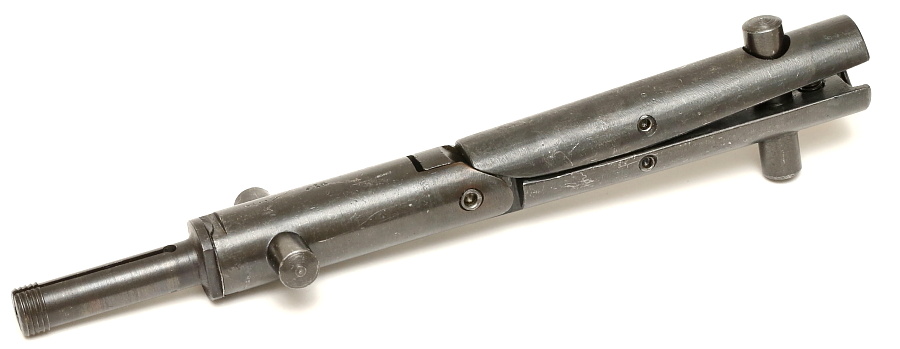

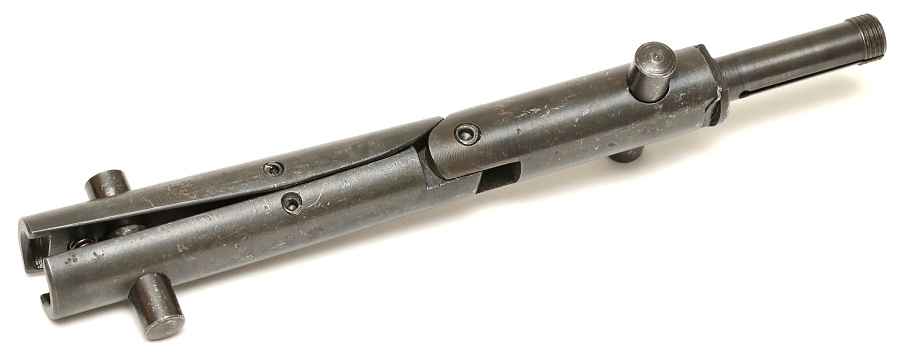

薬莢のリム破損と薬莢ちぎれの両方に対処できる中折れ式。写真左が薬莢のちぎれ、右がリム破損に対応する。

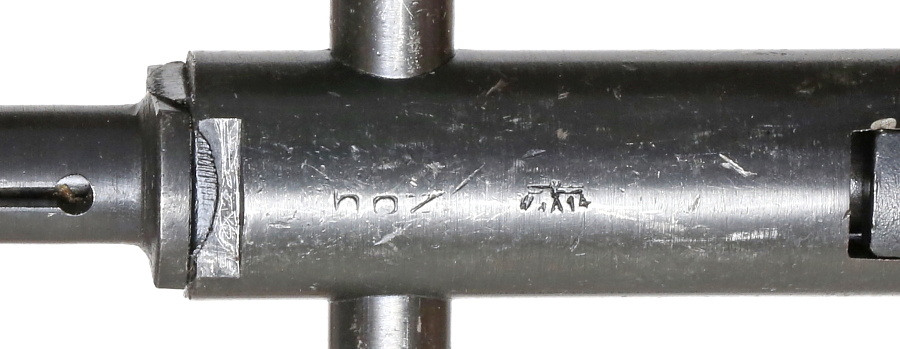

「WaA14」の刻印から製造メーカーは Bernhard Zade のようで、不鮮明な製造メーカーコードは「hoz」。
