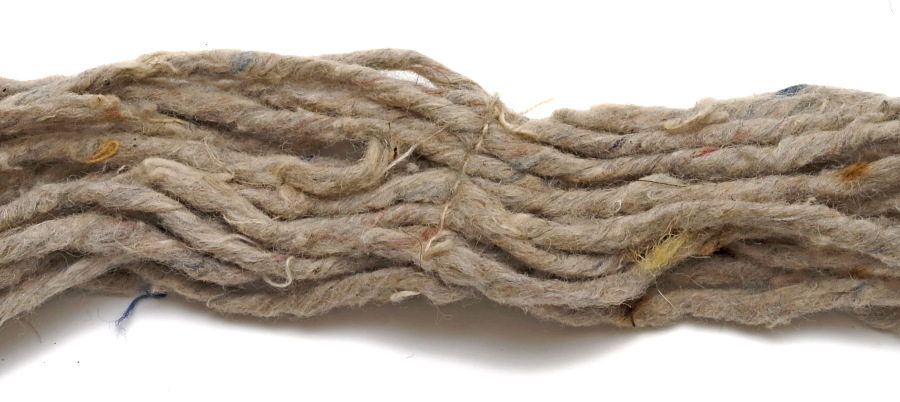

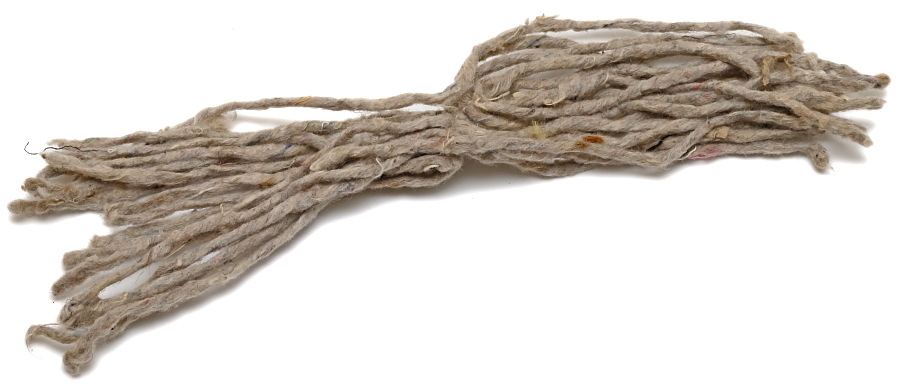

■清掃ひも
オイルを塗布してのふき取り清掃や銃身清掃用チェーンなどと組み合わせて使用する。布切れではなくモップのような太いひもを寄せ集め、中央部で縫い止めがしてある。ひもの素材は綿。

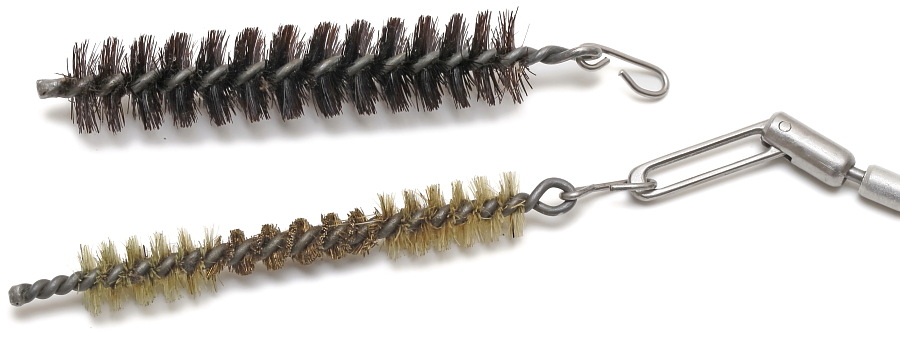

■清掃用ブラシ 大・小

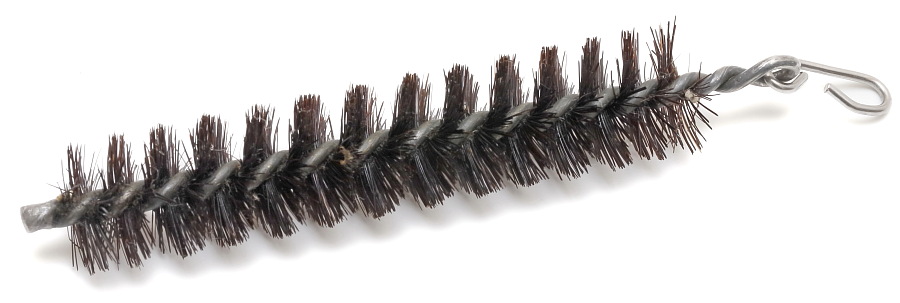

薬室内の清掃に使用する大きい方のブラシ。ブラシ毛の素材は比較的柔らかい。

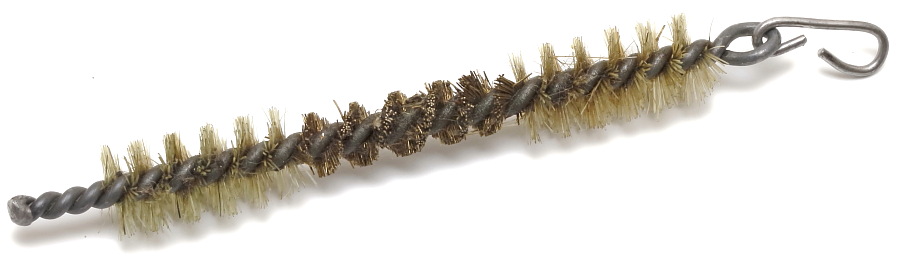

こちらは銃身内を清掃するための小さいブラシ。両端は柔らかい素材のブラシを使い、中央は真鍮製の硬いブラシとなっている。

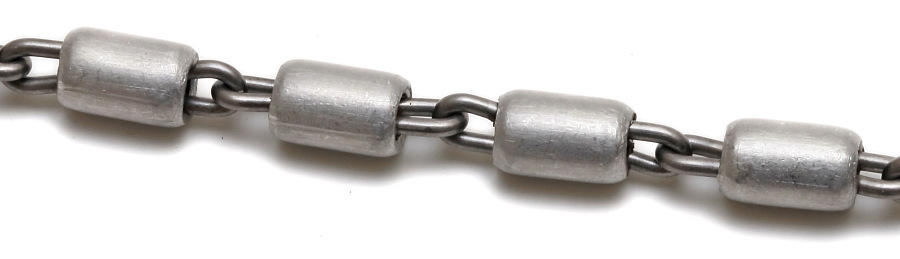

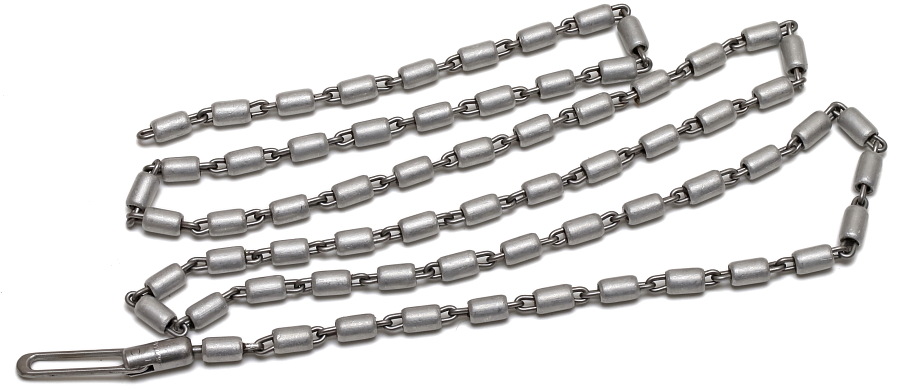

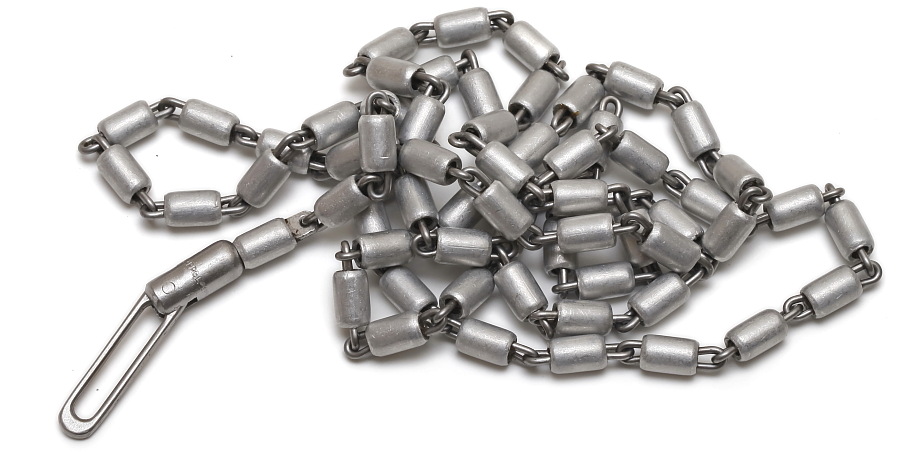

■銃身清掃用チェーン
銃身内部の清掃に使用。これを単体で使用するのではなく、キットに付属する清掃ブラシや清掃ひもをつなげて使う。写真の初期型はアルミ製のコマをスチール製のチェーンでつないだもの。途中からコマの材質がスチールに変更されるが、どちらにしても凝った造りで生産性は悪いと思われる。

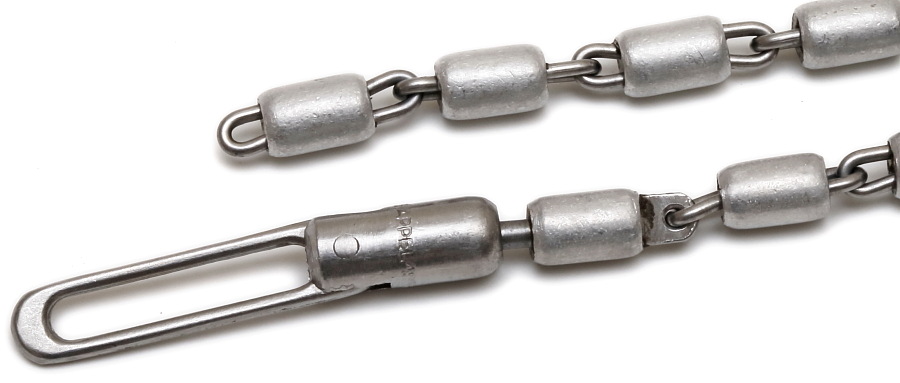

チェーンの両端部。

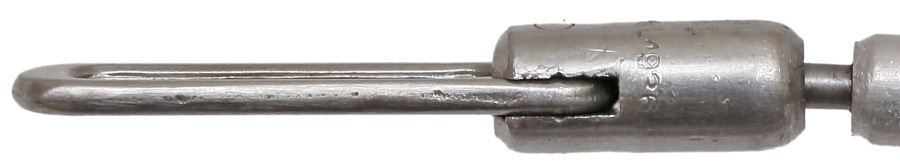

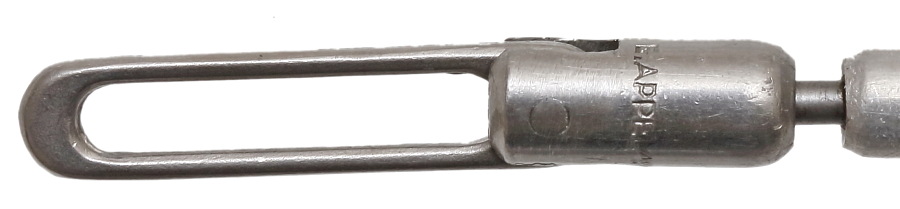

チェーン端の金具にも「G.APPEL 1936」の刻印がある。
一方の先端部にはブラシの金具を接続できる。

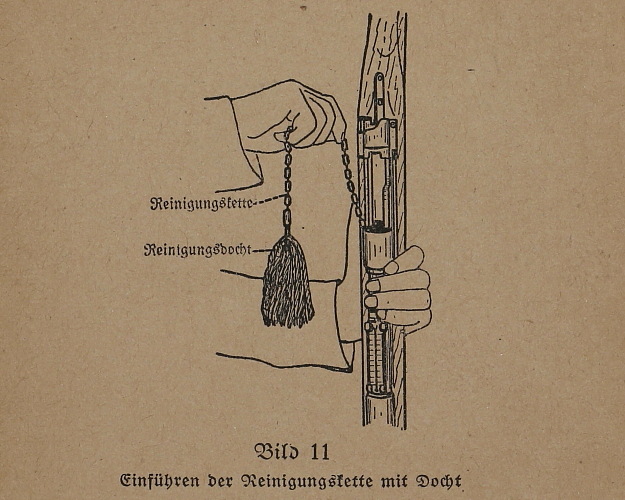

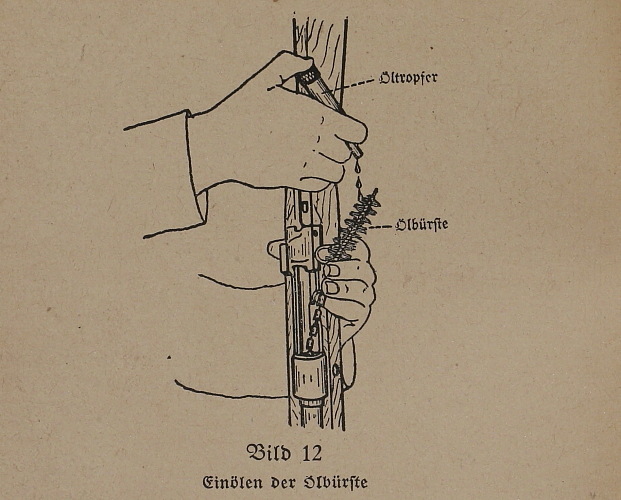

実際の使用例。清掃ブラシを取り付けたチェーンを薬室側から銃身内に垂らし、銃口側へ通す。その後、銃口側からチェーンを引っ張り、薬室や銃身内に清掃ブラシを通す。またこの図ではオイラー缶からブラシにオイルを垂らしている。

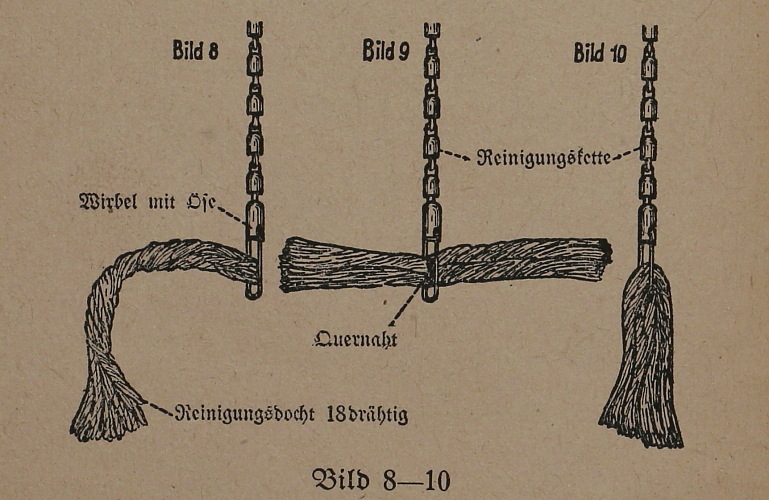

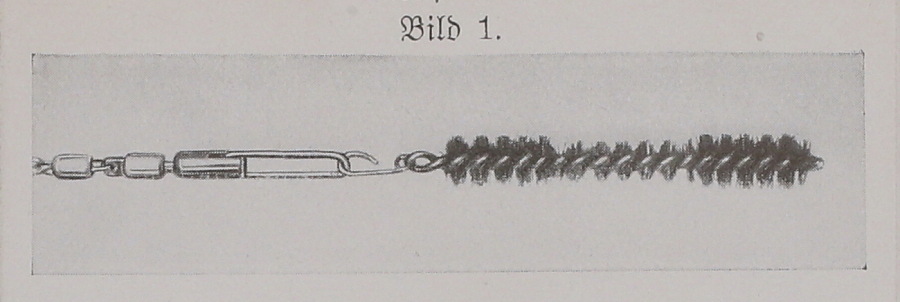

こちらは清掃ひもの取り付け方を示した例。
清掃ひもを使った例。やり方は上で示したブラシの清掃方法と同じ。
