■ボルトの分解



MG34のボルト分解

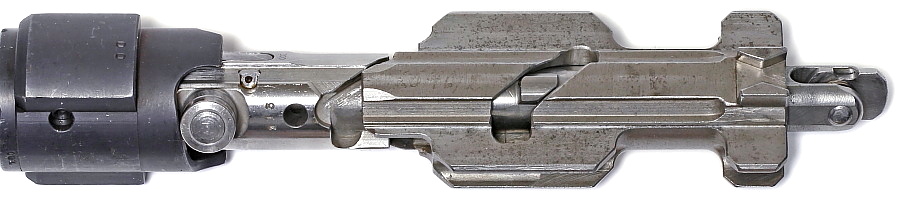

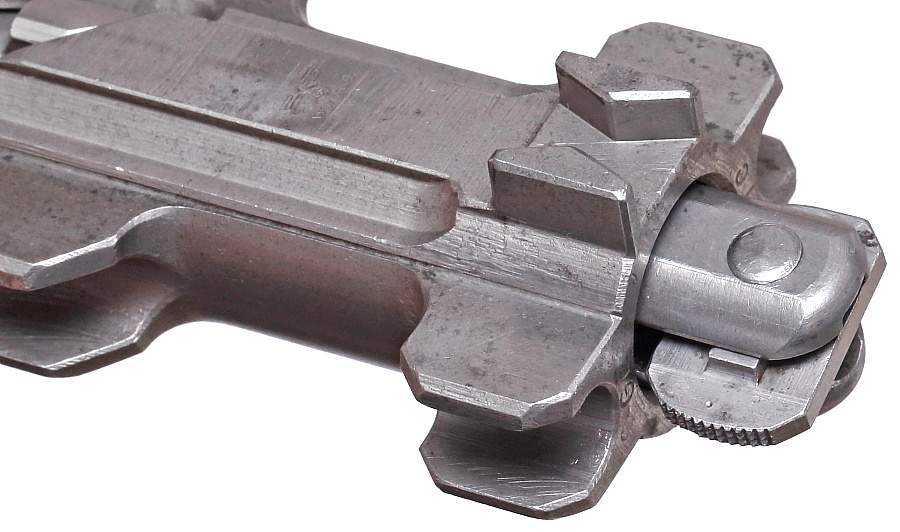

ボルトの分解手順。ボルト最後部に突き出たプレートを90度回転させロックを解除する。この部品はボルト本体を貫くファイアリングピンの後部に接続されている。




MG34のボルト分解

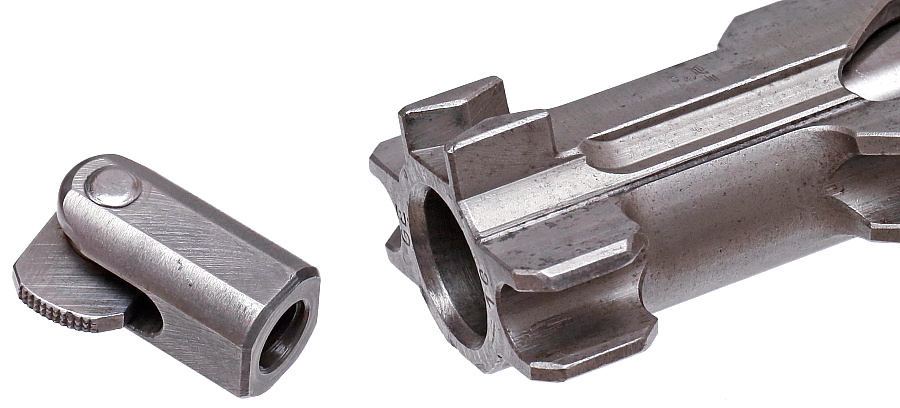

ファイアリングピンの後部にねじ込んで固定されている金具を取り外す。




MG34のボルト分解

ボルト本体をボルトキャリアから引き抜く。




MG34のボルト分解

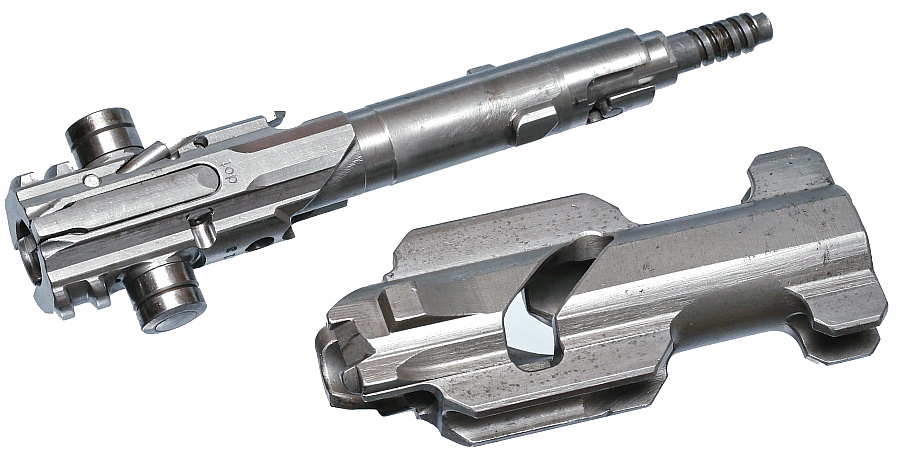

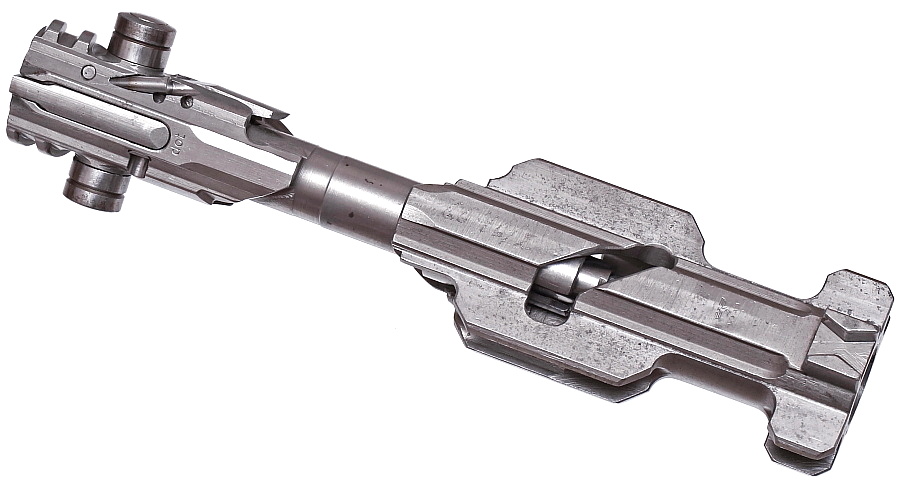

ボルト本体とボルトキャリアが分離した状態。

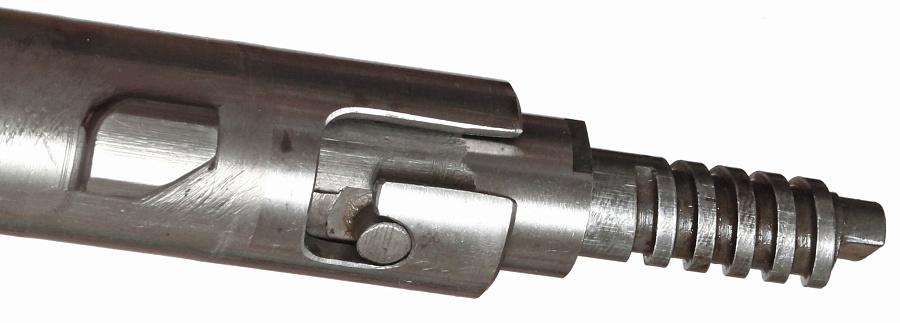

溝が切ってある部品はファイアリングピンの後部。

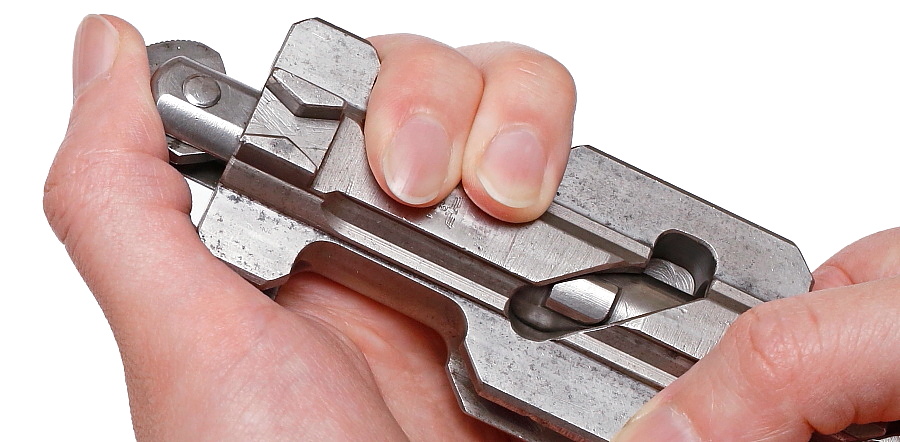

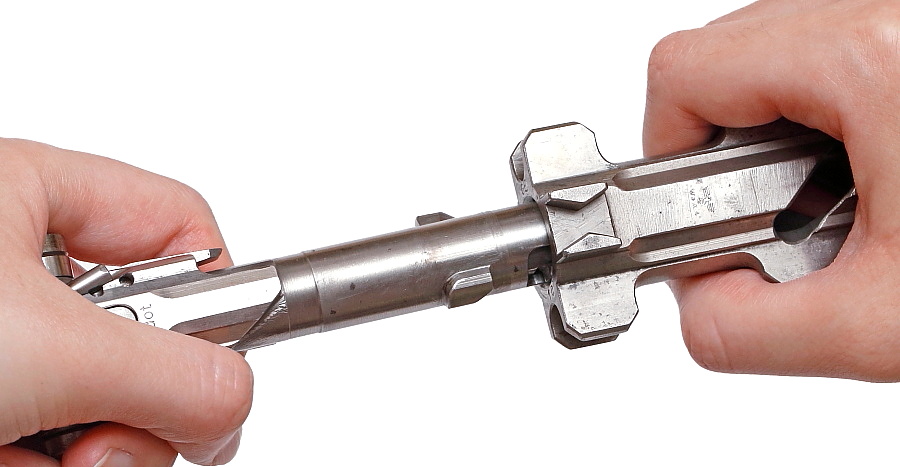

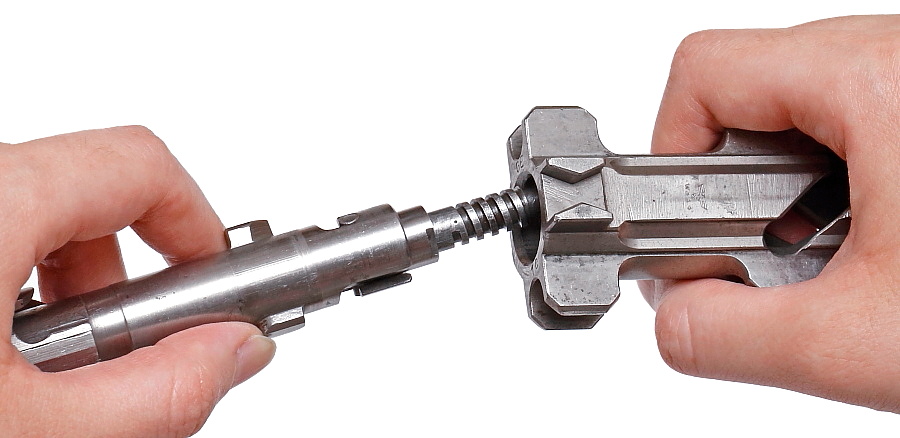

ファイアリングピンの取り外しにはボルトキャリアを工具として利用する。まずはボルトキャリア後部にボルト後部を差し込み、ファイアリングピン後部の切り欠き部とボルトキャリアー内部の切り欠き部を勘合させる。




L字型の溝によって保持されているファイアリングピンの固定を解除するため、お互いを押し込みながらボルトキャリアー側を少し右に回転させる。

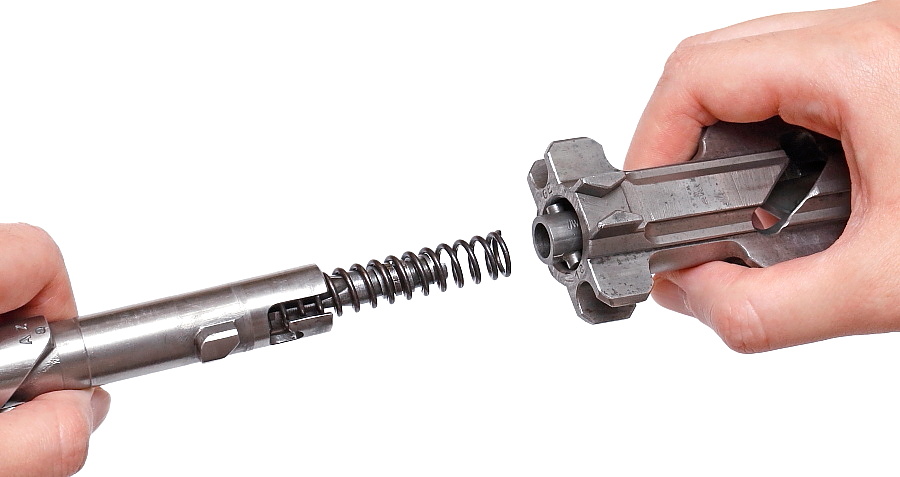

差し込んだボルトを引き抜くと、ファイアリングピン固定金具(ボルトキャリア側に残っている部品)が外れているのがわかる。

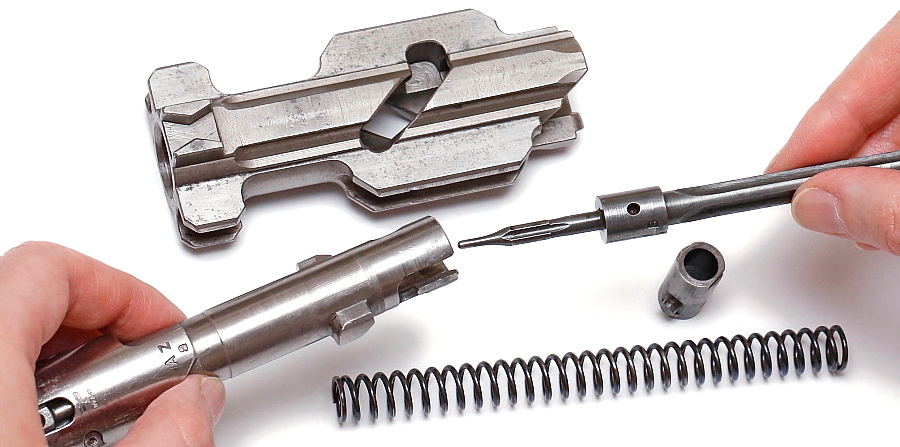

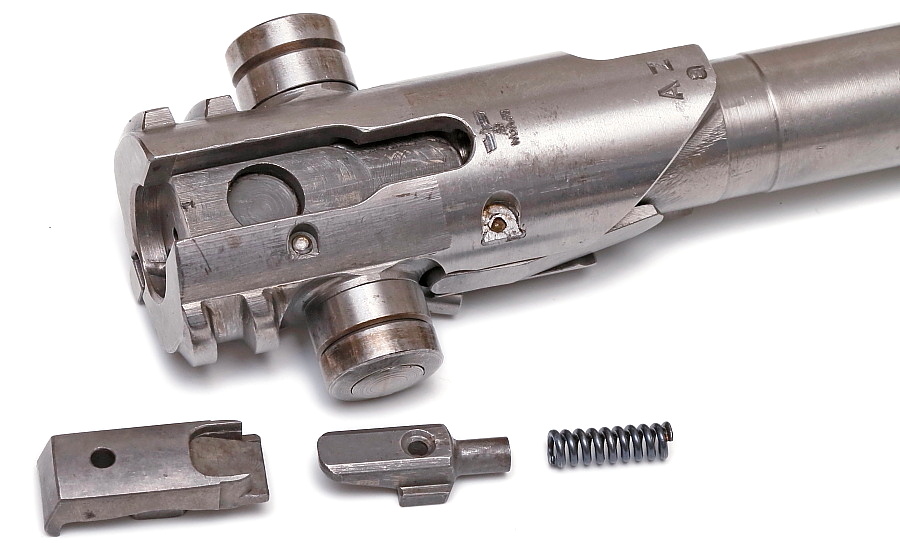

ボルトからファイアリングピン本体とスプリングを取り出す。




MG34のボルト分解

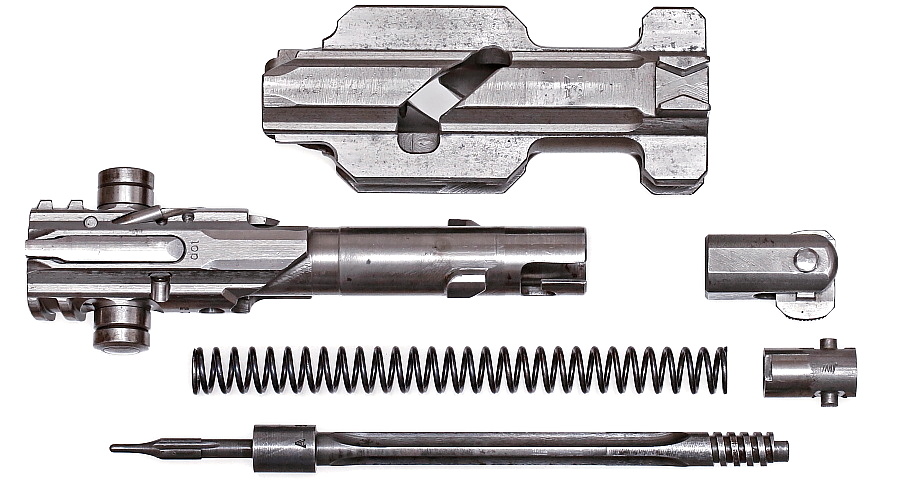

通常分解されたボルト。ボルトキャリアの一部を分解工具として使用する優れた設計ゆえに、ほかの分解工具は必要ない。




ファイアリングピン本体には雷管をより確実に発火させるため、軽量化のフルート(溝)加工が施されているが、極端な低温時には折れる不良が多かったようだ。本体には「A B」の刻印が確認できる。




■エキストラクター分解工具

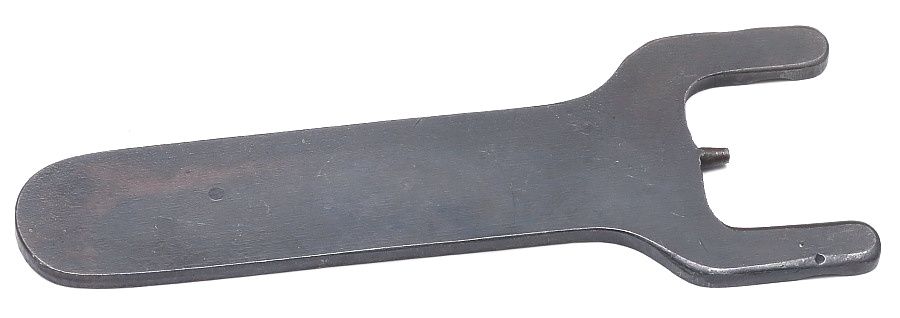

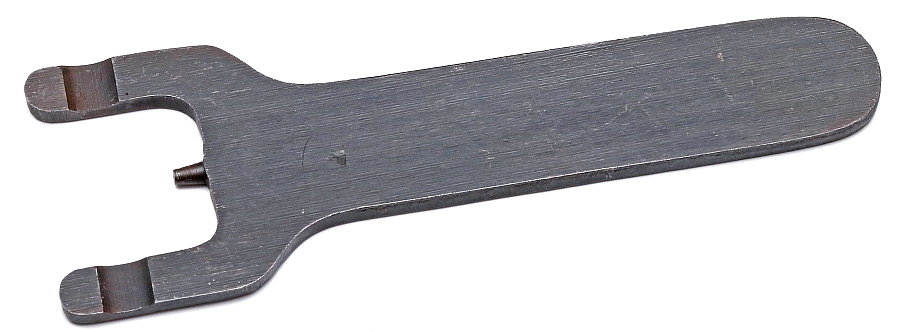

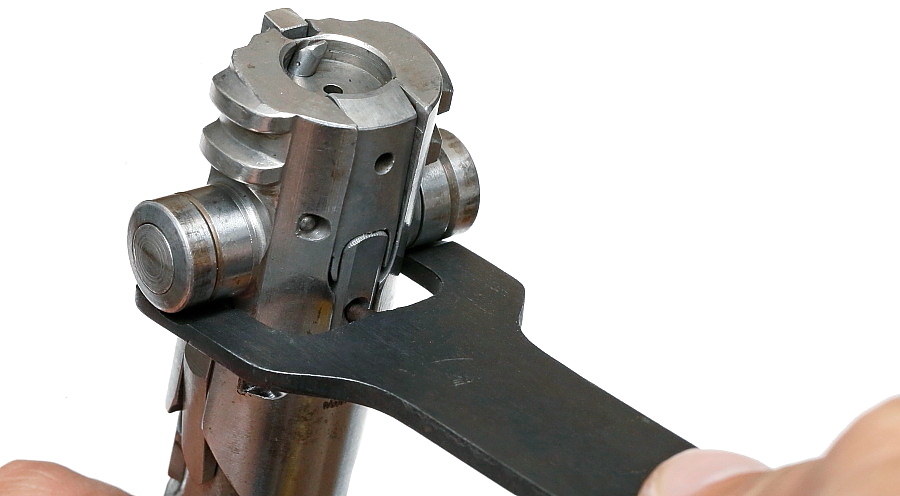

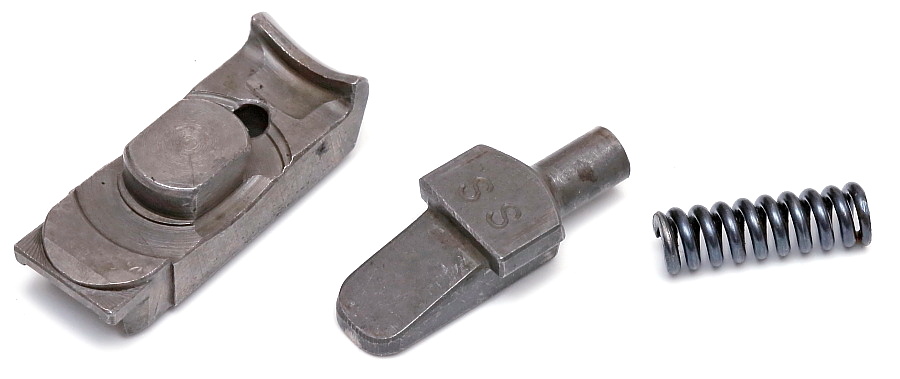

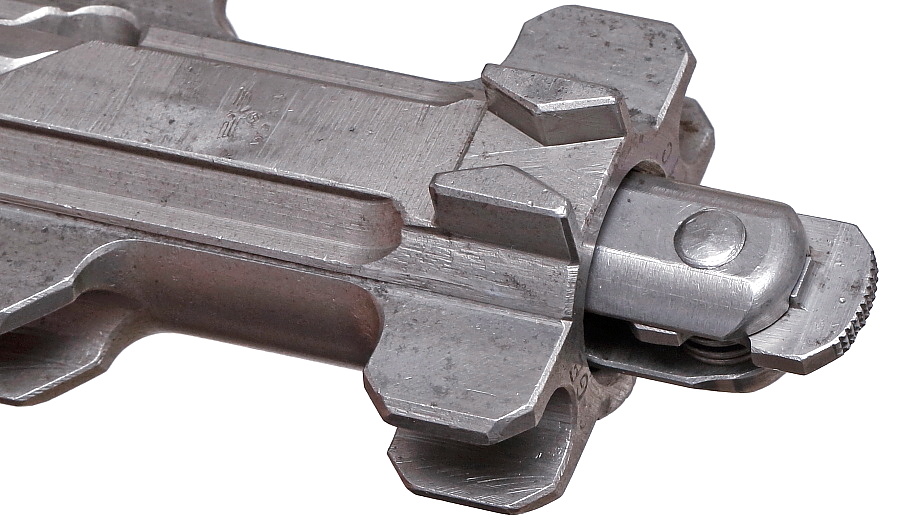

薬室内の薬莢を引き抜くエキストラクターの分解専用工具。工具中央にはメーカーコードが判別不能であるがアムト刻印が打たれている。




二股に分かれた工具先端をローラーガイドに当て、中央の突起をエキストラクター固定金具に差し込む。テコの原理で写真下側に工具を押し込むとエキストラクター本体との勘合が外れ、取り外せる。内部のスプリングテンションが強力なため、この工具がないと分解は難しい。









■ボルトの作動メカニズム


MG34のボルト作動

■ボルト オープン状態(射撃開始前)
ボルトヘッドからはファイアリングピンは見えず、ボルト内でコックされ、後方にさがった状態にある。



MG34のボルト作動

■ボルト 前進時 1

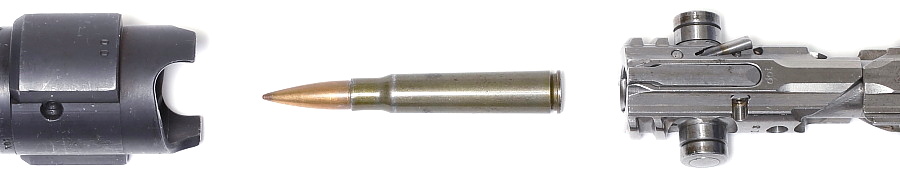

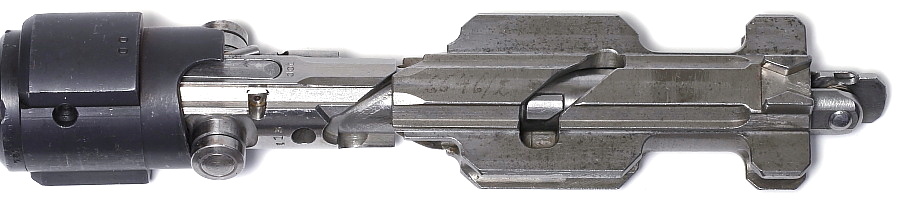

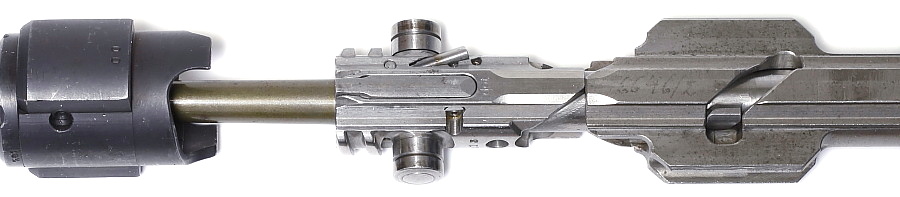

引き金を引いて勢いよく前進したボルトは、8㎜モーゼル弾を薬室に押し込みながらさらに前進。



MG34のボルト作動

■ボルト 前進時 2
バレル後部の傾斜にローラーガイドが当たるとボルト本体は傾斜に沿って右回りに回転を始める。



MG34のボルト作動







■ボルト 閉鎖時
ボルト本体が回転すると、銃身側とボルト側の双方のリブが噛み合って閉鎖・ロックする。完全閉鎖と同時にファイアリングピンを後方に保持していたシアーが持ちあげられて、ファイアリングピンはスプリングのテンションで前進。雷管を叩く。

MG34のボルト作動

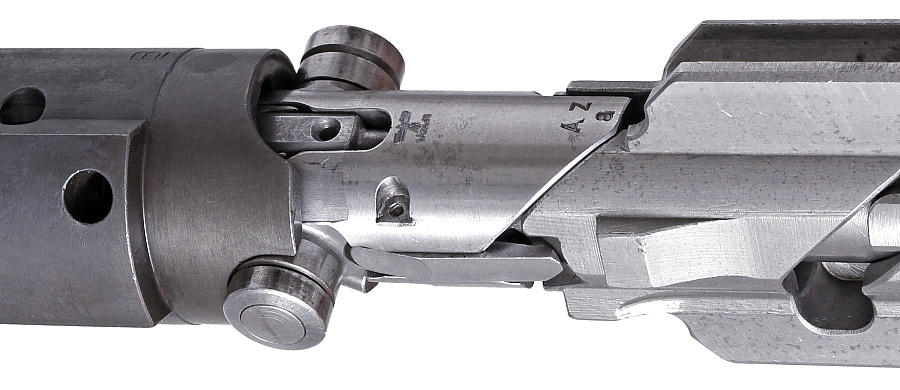

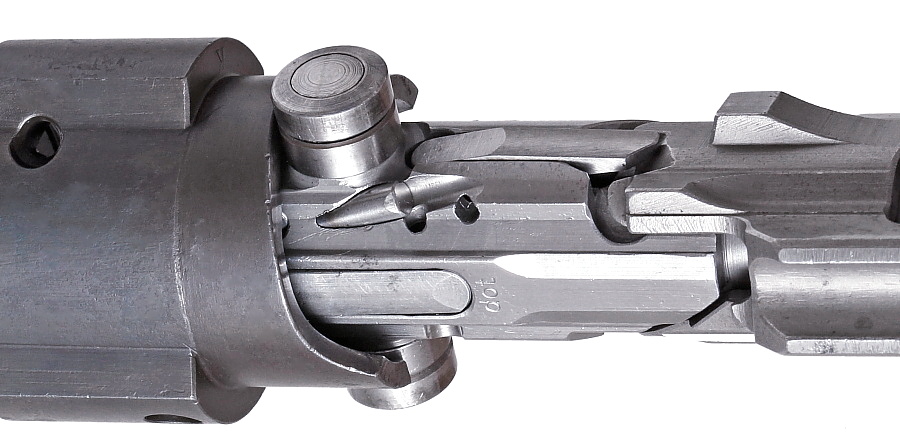

赤矢印で示した部品がファイアリングピンのシアー。写真はボルトが回転し閉鎖直前の状態。ファイアリングピンはシアーに保持され後方にさがった状態を維持している。


MG34のボルト作動

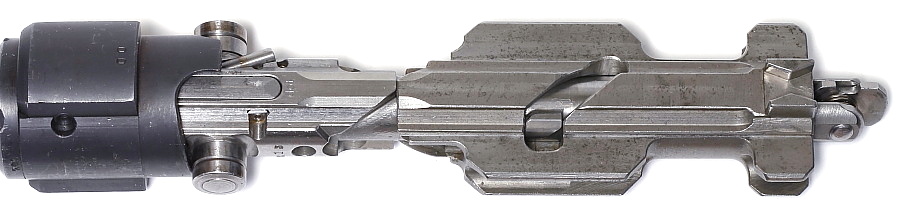

ボルトの回転が完了し完全閉鎖した状態。ボルトキャリア側の傾斜部によってシアーが持ち上げられているのがわかる。これによりファイアリングピンは前進し雷管を叩く。




MG34のボルト作動

■ボルト 撃発~後退時
撃発により銃身内の弾丸を押し出すと同時に、ボルトにも後退の力が加わる。銃身本体とロックしたボルトは一体となって僅かに後退(ショートリコイル)。この際、銃身の後退は銃口に設けられたリコイルブースターによって加速される。銃身はレシーバーにぶつかり後退がストップするが、ボルトはレシーバー内部に設けられた傾斜にローラーガイドを当てながら後退することで閉鎖時とは逆の左に回転。約80度回転すると銃身とのロックが解除される。

さらにボルトの左回転と同時にファイアリングピンがコックされる。

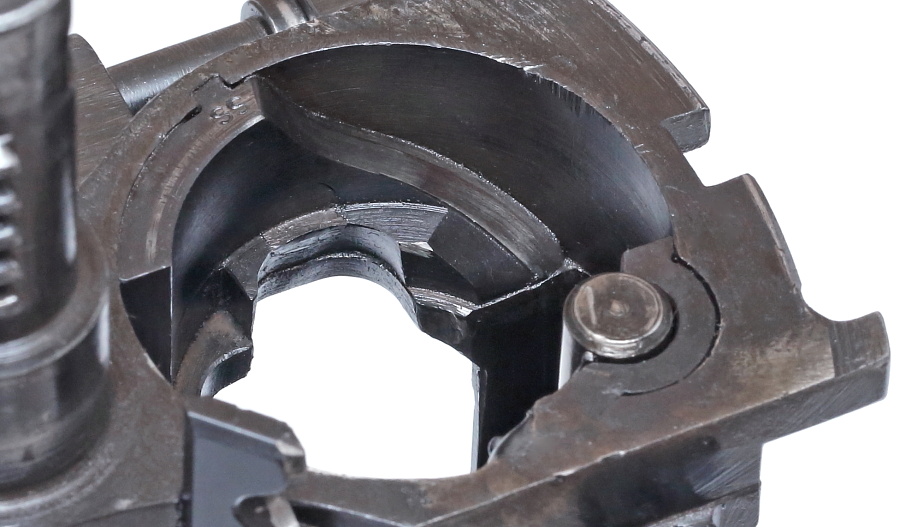

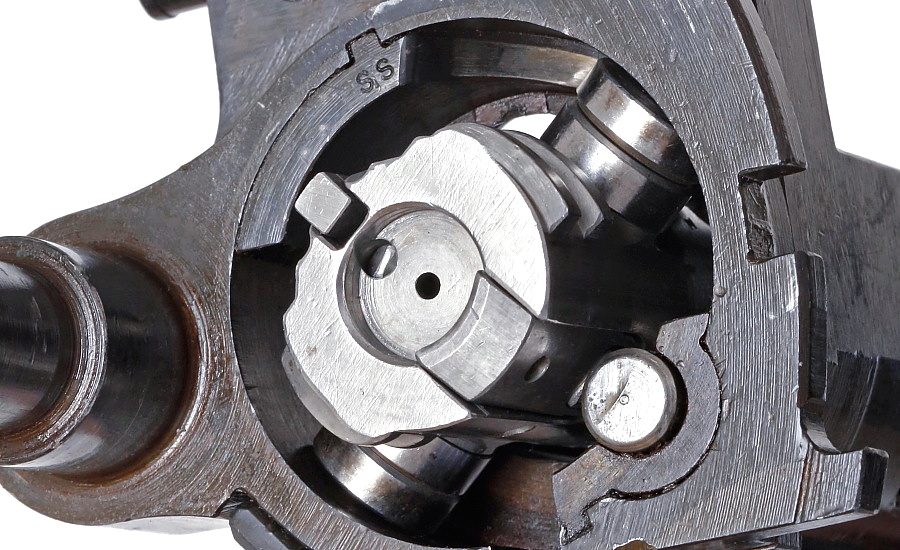

こちらがレシーバー内に設けられた傾斜。後退するボルトのローラーが当たり、銃身との閉鎖を解く。傾斜が設けられているのは片側のみ。



MG34のボルト作動

■ボルト 後退時 1

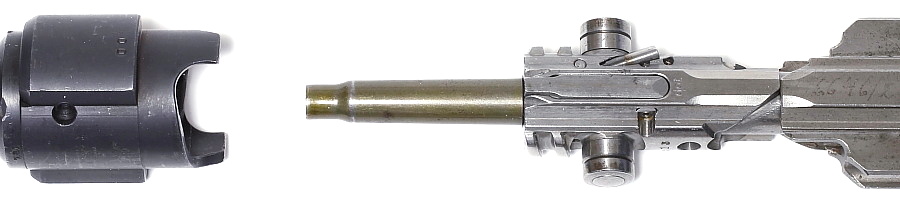

銃身とのロックが解除されたボルトはエキストラクターによって薬莢を引き抜きながらさらに後退。



MG34のボルト作動

■ボルト 後退時 2

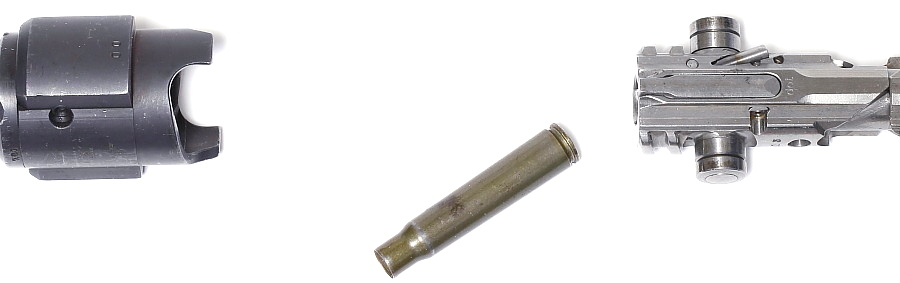

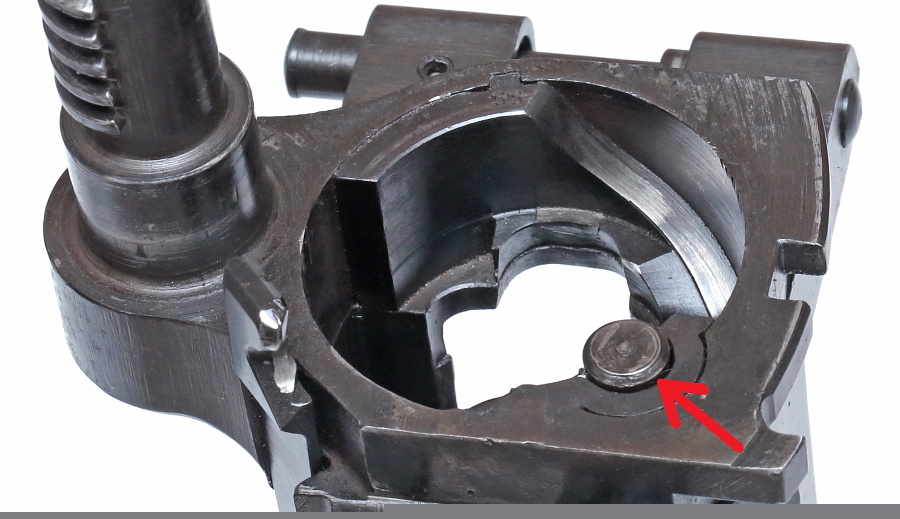

レシーバー側に設けられた突起によって可動式のエジェクターが押され薬莢底部を押し出すと薬莢は下側に蹴り出される。

ここまでが1発の射撃サイクル。MG34で連射をする場合、1秒間に15回この動作が行われる。
