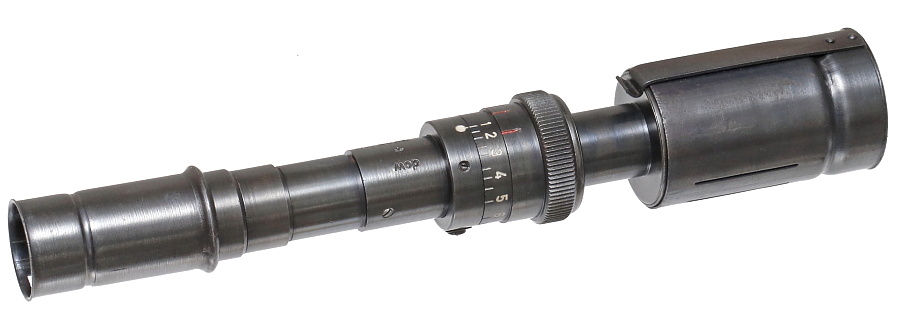

■ZF41 レインシールド

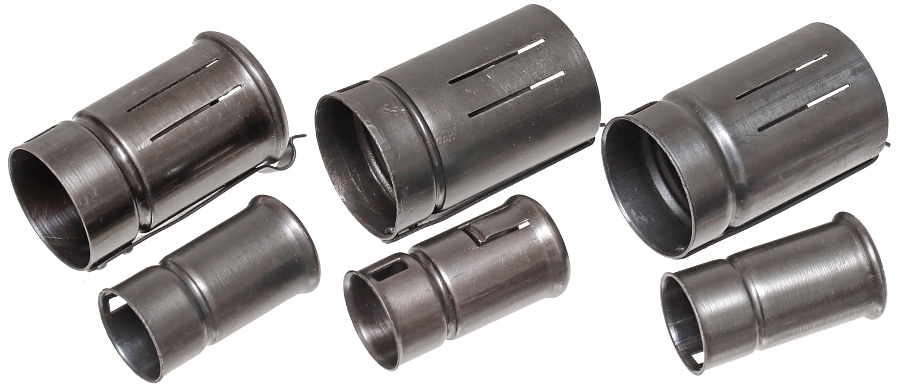

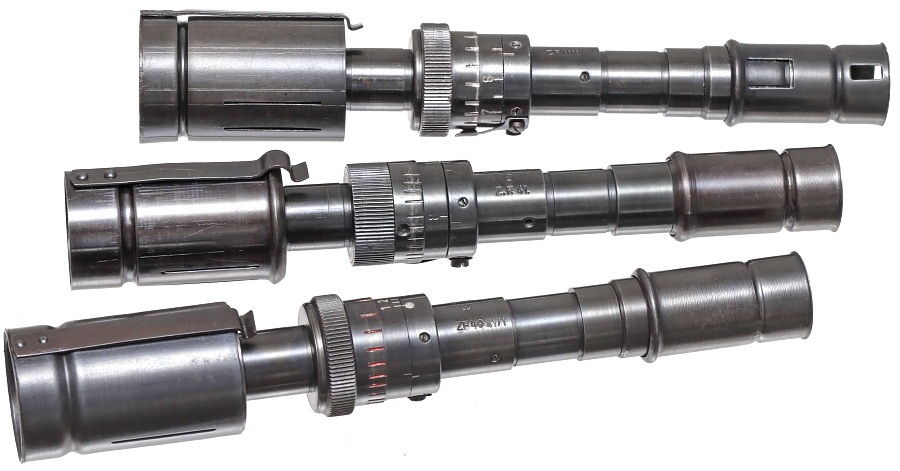

対物・接眼レンズを覆って雨天時などに水滴の付着を防ぎ、斜めから光学部へ入り視野に悪影響を与える太陽光などもカットする。対物用・接眼用がそれぞれ用意されている。

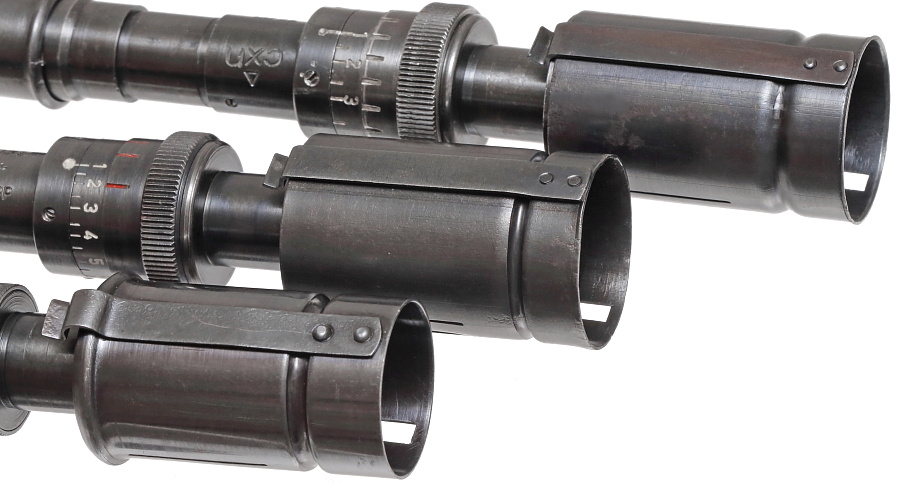

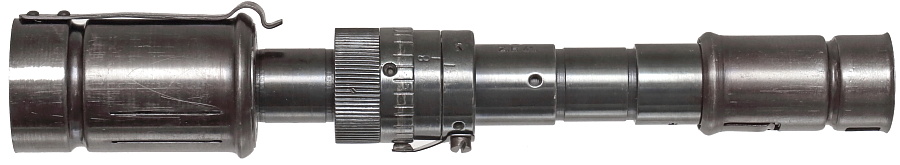

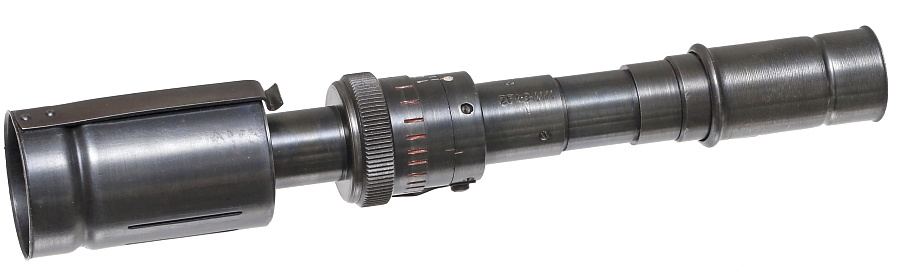

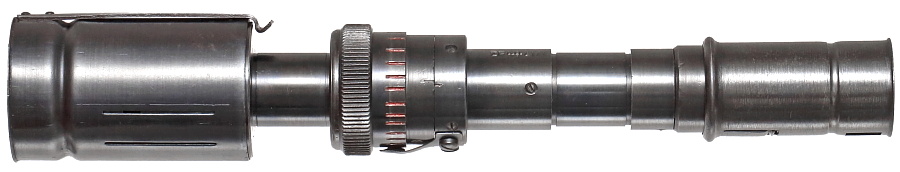

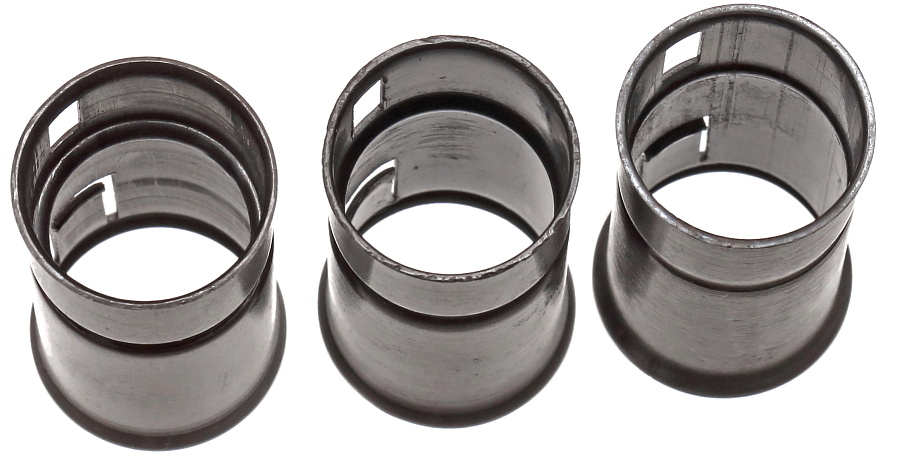

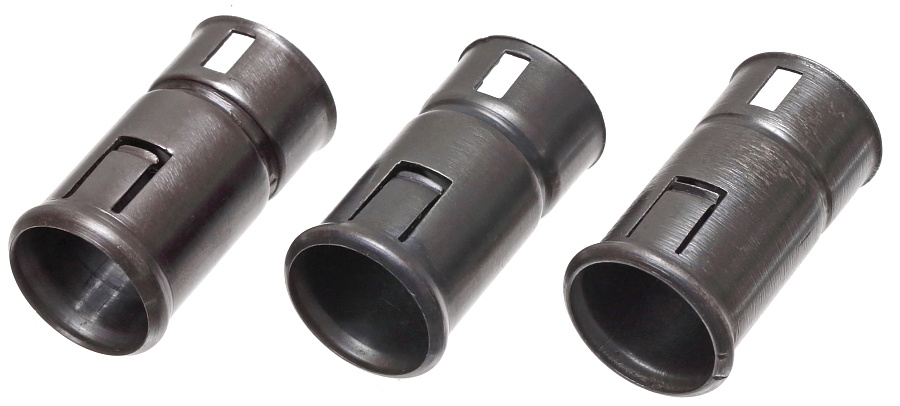

■対物レンズ用レインシールド

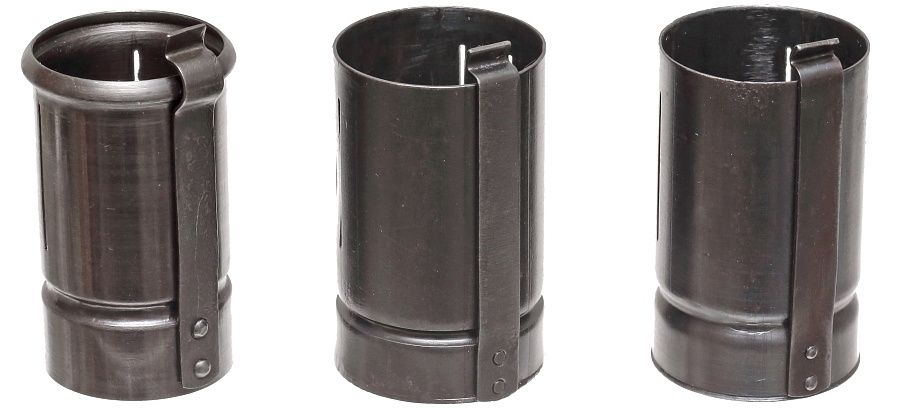

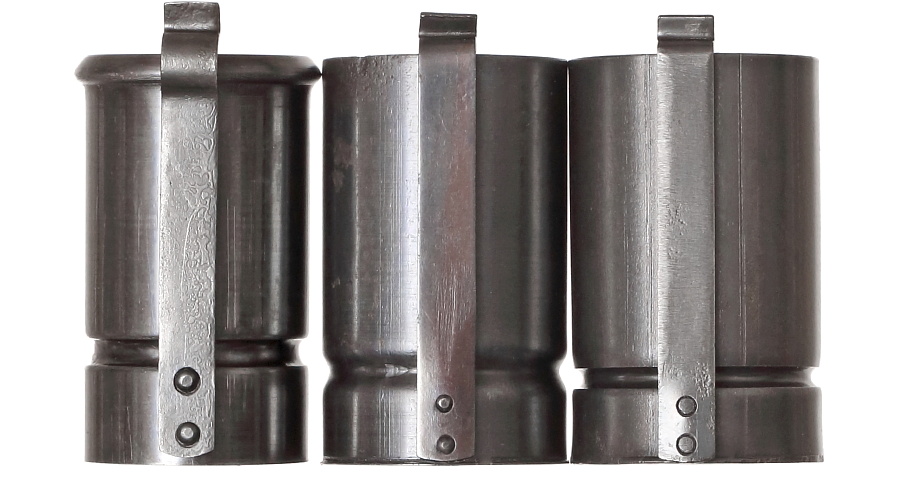

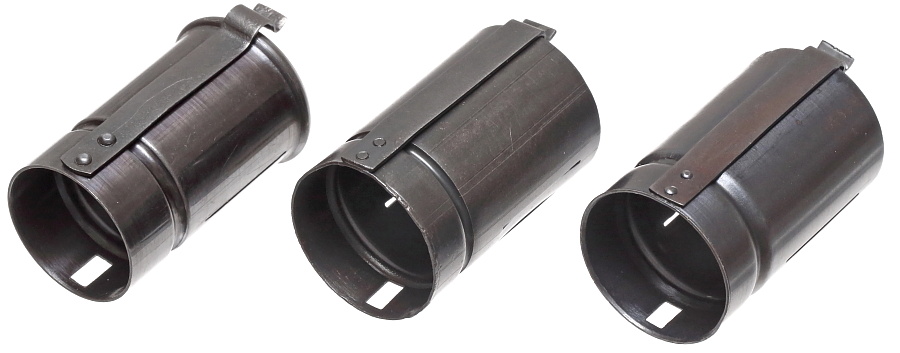

対物レンズ側に装着するレインシールド。写真左が1型用、右2本が2型と3型用。1型は直径が24㎜、2/3型用は26㎜と寸法が異なっており互換性は無い。

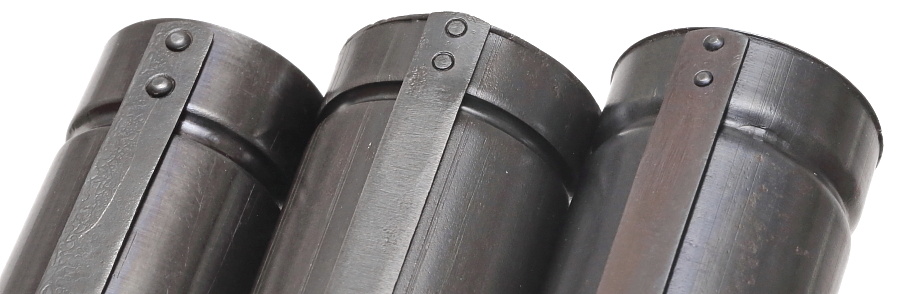

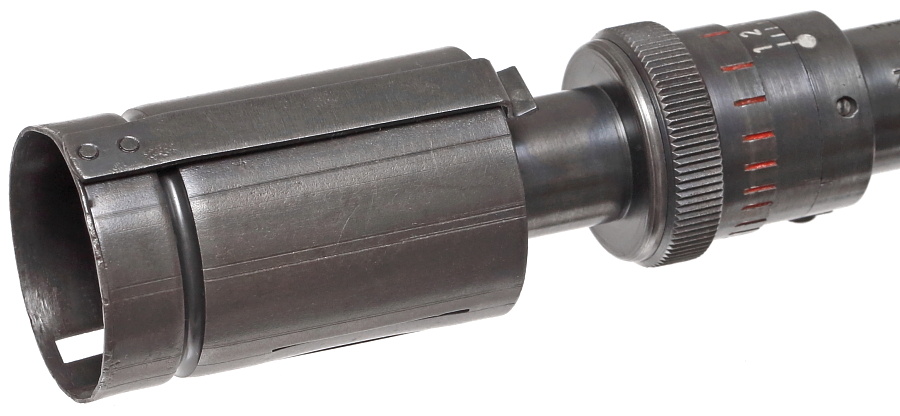

外側にリベット止めされた細長い金具は装着したレインシールドの脱落防止用板バネ。この金具が上になるよう装着する。

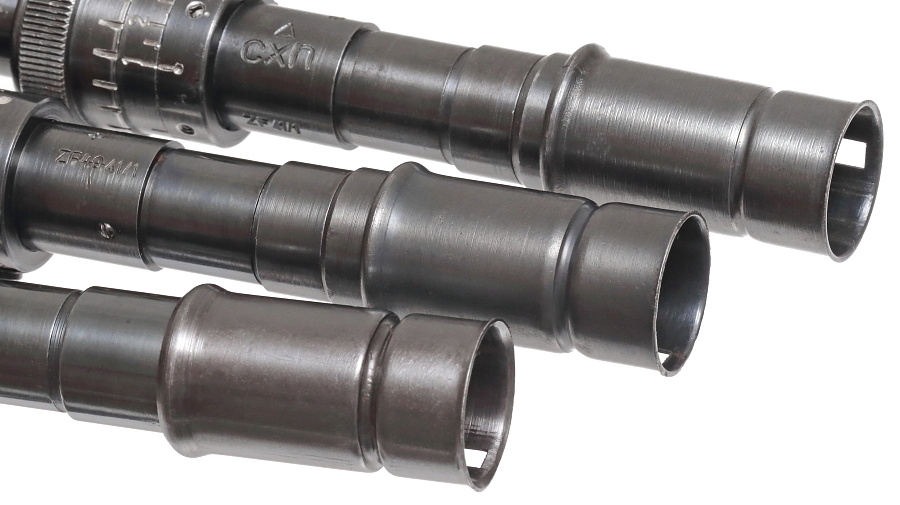

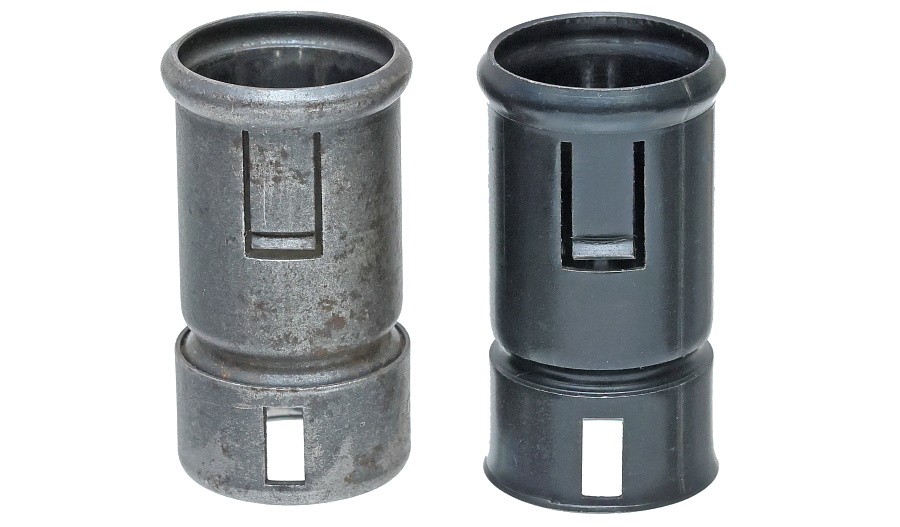

■接眼レンズ用レインシールド

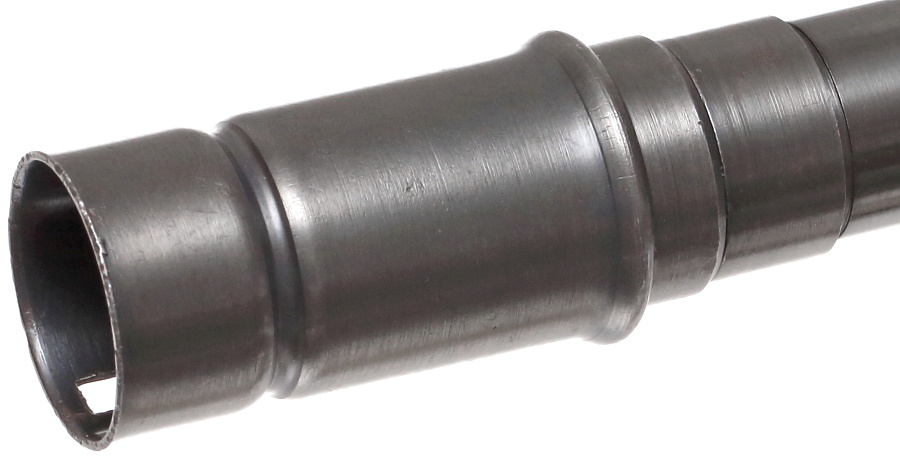

接眼レンズ用レインシールドは1/2/3型で共通。金属の弾性を利用して装着する。

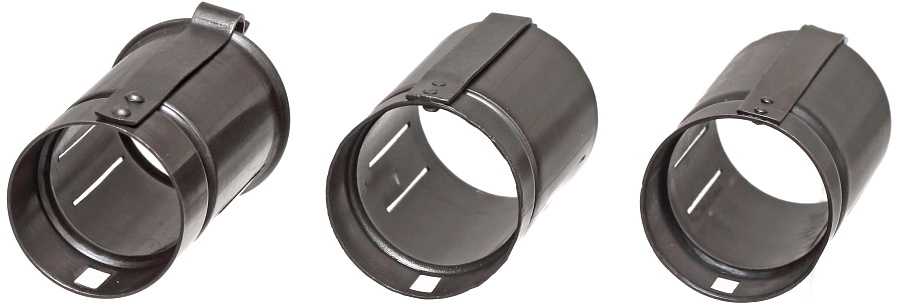

側面に開けられた四角い穴を下にして装着する。この穴はレインシールドの内部に入った水滴を外に出す役割を果たすと思われる。この穴は対物レンズ用レインシールドにもあり。

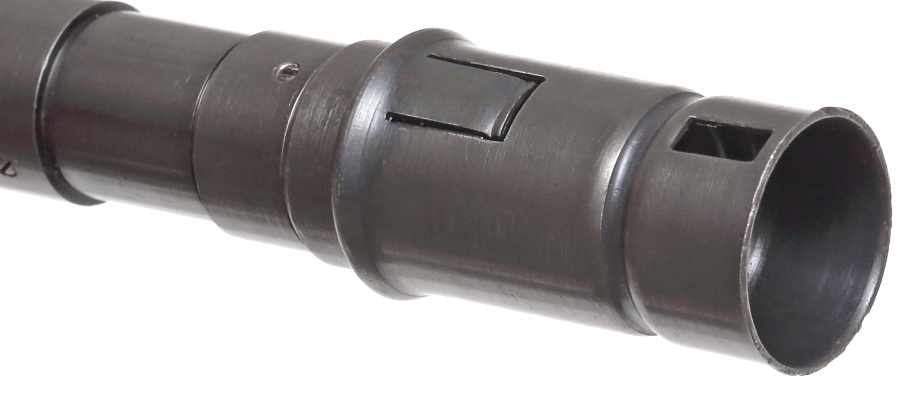

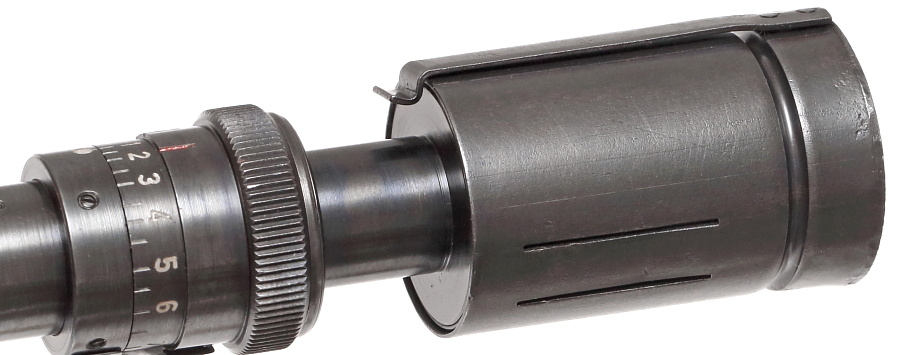

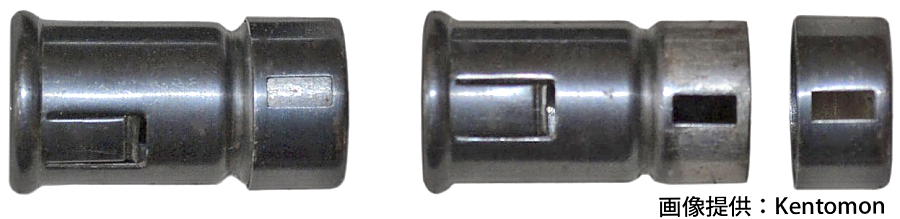

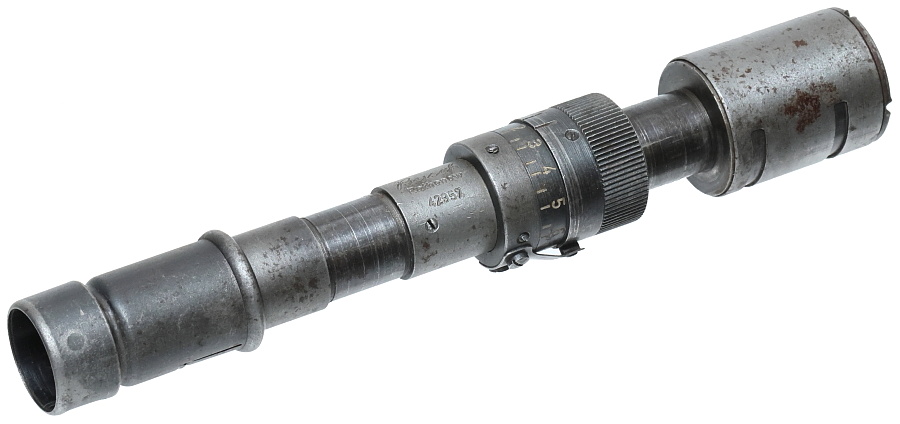

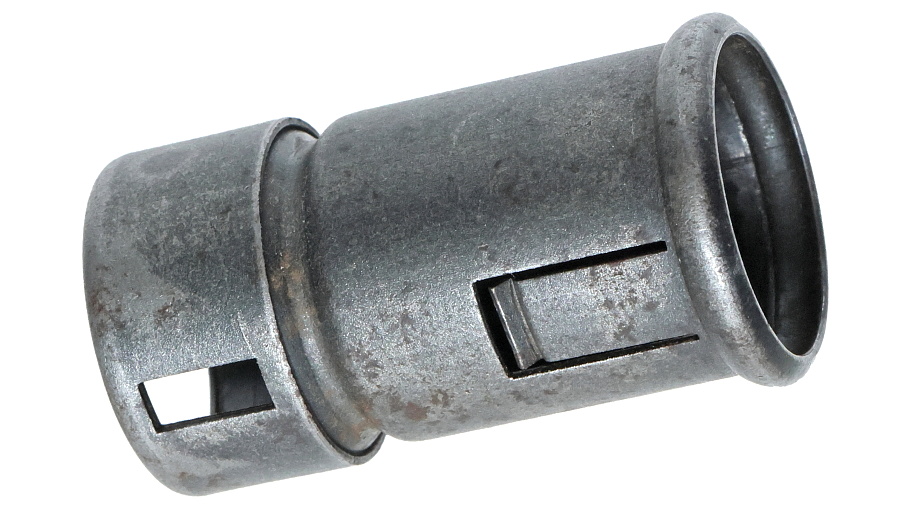

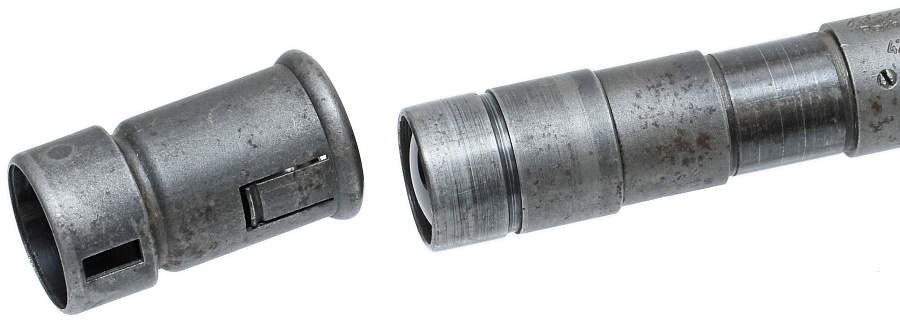

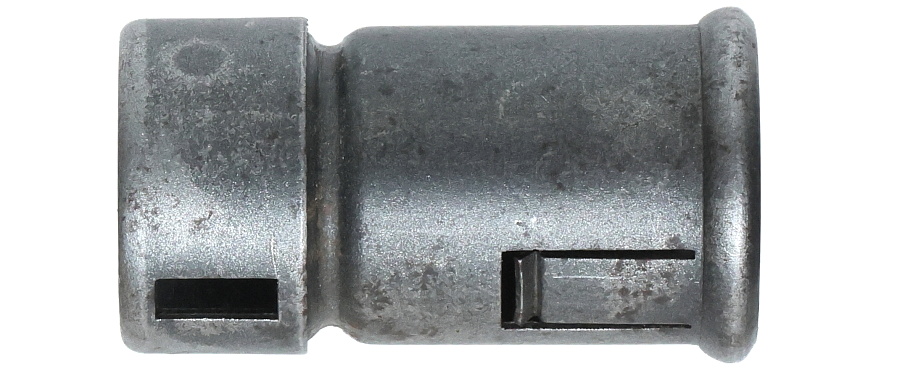

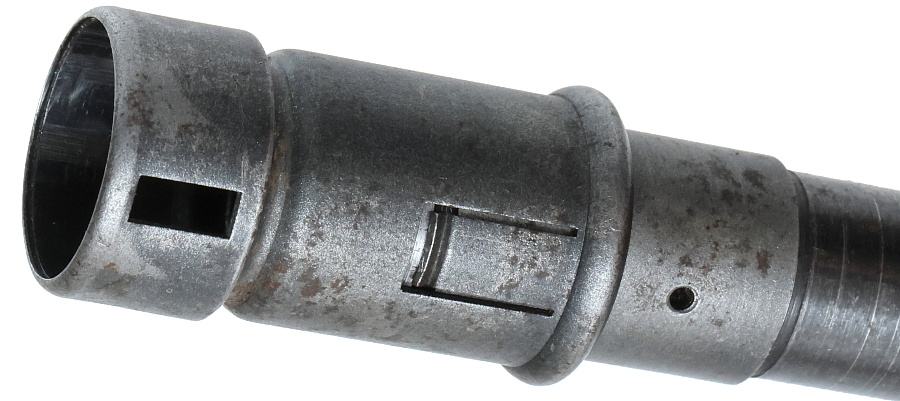

こちらは非常に珍しい極初期型のレインシールド。接眼側が2重構造となっており、外側のスリーブを回転させると四角の開口部を閉じることができる。
